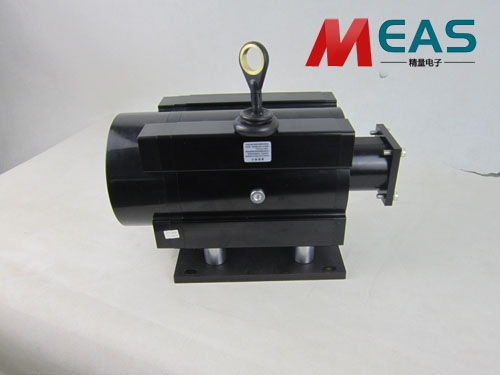

拉線位移編碼器的PLC控制系統是抗電磁干擾的重要措施之一
新聞來源：原創文章出自濟南精量電子科技 發布時間：2023-2-8 11:15:04 點擊量：1896
拉線位移編碼器的PLC控制系統是抗電磁干擾的重要措施之一
拉線位移編碼器接地的通常有兩個，一是為了安全，二是為了抑制干擾。完善的接地系統是PLC控制系統抗電磁干擾的重要措施之一。 系統接地方式有：浮地方式、直接接地方式和電容接地三種方式。對PLC控制系統而言，它屬高速低電平控制裝置，應采用直接接地方式。由于信號電纜分布電容和輸入裝置濾波等的影響，裝置之間的信號交換頻率一般都低于1MHz，所以PLC控制系統接地線采用一點接地和串聯一點接地方式。集中布置的PLC系統適于并聯一點接地方式，各裝置的柜體中心接地點以單獨的接地線引向接地極。
拉線位移編碼器如果裝置間距較大，應采用串聯一點接地方式。用一根大截面銅母線連接各裝置的柜體中心接地點，然后將接地母線直接連接接地極。接地線采用截面大于22mm2的銅導線，總母線使用截面大于60mm2的銅排。接地極的接地電阻小于2Ω，接地極好埋在距建筑物10 ~ 15m遠處(或與控制器間不大于50m)，而且PLC系統接地點必須與強電設備接地點相距10m以上，選擇適當?shù)慕拥靥巻吸c接點。
